止水対策

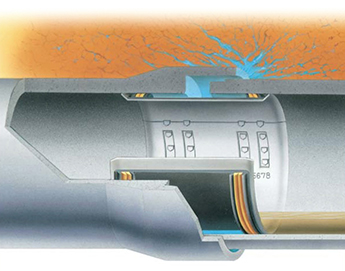

スナップロック工法S(φ200 ~φ700)

概 要
管径φ700mm以下の継手部やクラックから発生する浸入水(漏水)を防止する非開削修繕工法です。
ステンレススリーブとゴムスリーブからなる円筒形の修繕部材を拡径、固定することにより、ゴムスリーブに設けた止水構造部を管内周面に圧縮した状態で設置するため、確実な水密効果が得られます。

用 途
  • 管渠(円形管)の修繕
特 徴
  • 止水性能に優れる:ステンレススリーブの拡径・固定により、ゴムスリーブの止水機構を管内面に圧縮設置するため、高い水密性能を発揮します。
  • 耐久性に優れる:工場生産のステンレススリーブとゴムスリーブは品質が安定しており、施工中に水に触れても変質がありません。設置後は経年劣化や下水中に含まれる科学物質に対して長期の耐久性があります。
  • 施工性に優れる:TVカメラが水没しない水位であれば、通水状態でも施工が可能です。
  • 追跡調査が容易である:全て認識番号が刻印されているので、施工後の追跡調査(トレーサビリティー)が容易にできます。

page top▲

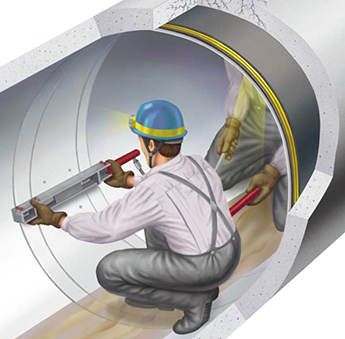

スナップロック工法ML(φ800 ~φ3500)

概 要
管径φ800mm以上の中・大口径に発生する浸入水や漏水箇所を止水する非開削修繕工法です。
3分割※ステンレススリーブは、小型の専用油圧ジャッキで固定金具を挿入・固定することにより、流水状態でも確実な施工ができ、大断面であっても剛性の強い一体リングを形成するため、高い止水性能を発揮します。
※管径φ3100以上は4分割

用 途
  • 管渠(円形管)の修繕
特 徴
  • 止水性能に優れる:ステンレススリーブの拡径・固定により、ゴムスリーブの止水機構を管内面に圧縮設置するため、高い水密性能を発揮します。
  • 耐久性に優れる:工場生産のステンレススリーブとゴムスリーブは品質が安定しており、施工中に水に触れても変質がありません。設置後は経年劣化や下水中に含まれる科学物質に対して長期の耐久性があります。
  • 施工性に優れる:管径の25%(または膝下40cm以下)の水位であれば、通水状態でも施工が可能です。
  • 追跡調査が容易である:全て認識番号が刻印されているので、施工後の追跡調査(トレーサビリティー)が容易にできます。

page top▲

排水対策

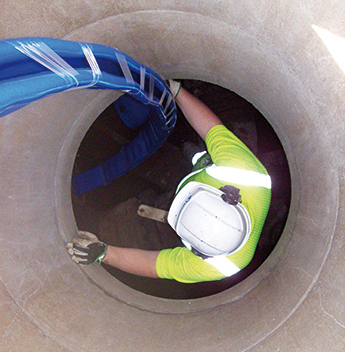

プライムスライン

概 要
圧力管のリハビリテーション工法や圧送管路の構築用として用いられる「プライムスライン」 は鋼製繊維の5倍もの強度を有するアラミド繊維「ケブラー」を使用したフレキシブルな超高耐圧ホースです。
施工方法は折り畳んだホースを老朽管内へ引き込み空気圧で膨らませるだけと簡単なもので、専用のコネクターを用いることで既設管路と確実に接合することも可能です。
40年間の利用実績を有し世界的に用いられている管材です。

用 途
  • 下水道の改築等における水替工・仮排水工のための水路の構築
  • 水・ガス・石油の圧送管
  • 水・ガス・石油の圧送管の更生
  • ゲリラ豪雨時等の排水路の構築
特 徴
  • 取り扱いが容易で、施工性に優れています。
  • 柔軟性に優れ、45度の曲がりまで施工可能です。
  • 腐食に強く、耐用年数は50年以上です。
  • 部材厚がわずか6 ~ 8mmなので断面縮小が最小限です。
  • パイプラインの流下能力を改善します。
